Angeforderte Dateien für Leiterplattenbestückung
--- Um Ihnen ein möglichst effizientes und genaues Angebot für die Herstellung des angefragten Geräts zu liefern, bitten wir Sie, uns die folgenden Informationen zur Verfügung zu stellen.
1. Gerber-Datei, PCB-Datei, Eagle-Datei oder CAD-Datei sind alle zulässig
2. Eine detaillierte Stückliste (BOM)
3. Klare Bilder von PCB- oder PCBA-Beispielen für uns
4. menge und lieferung erforderlich
5. Testmethode für PCBA, um 100% gute Qualitätsprodukte zu garantieren.
6. Schaltplandatei für PCB-Design, wenn Funktionstest durchgeführt werden muss.
7. Eine Probe, falls verfügbar, für eine bessere Beschaffung
8. CAD-Dateien für die Gehäusefertigung, falls erforderlich
9. Eine vollständige Verdrahtungs- und Montagezeichnung mit eventuellen speziellen Montageanweisungen
Shinelink Arten PCBA-Produkte
Merkmale der Erfassungsmodulplatine
1. One-Stop-OEM-Service, hergestellt in Shenzhen in China
2. Hergestellt von Gerber File und BOM List vom Kunden
3. FR4-Material, 94V0-Standard
4. SMT, DIP-Technologieunterstützung
5. Bleifrei HASL, Umweltschutz
6. UL, CE, ROHS-konform
7. Versand durch DHL, UPS, TNT, EMS oder Kundenanforderung
Modulleiterplatte Technische Leistungsfähigkeit
| SMT | Positionsgenauigkeit: 20 um |
| Komponentengröße: 0,4 × 0,2 mm (01005) - 130 × 79 mm, Flip-CHIP, QFP, BGA, POP | |
| Max. Bauteilhöhe: 25mm | |
| Max. Leiterplattengröße: 680 × 500 mm | |
| Mindest. Leiterplattengröße: nicht begrenzt | |
| Leiterplattenstärke: 0,3 bis 6 mm | |
| PCB Gewicht: 3kg | |
| Wellenlöten | Max. Leiterplattenbreite: 450mm |
| Mindest. Leiterplattenbreite: nicht begrenzt | |
| Bauteilhöhe: Top 120mm / Bot 15mm | |
| Schweißlot | Metallart: Teil, Ganz, Inlay, Sidestep |
| Metallmaterial: Kupfer, Aluminium | |
| Oberflächenbehandlung: Plattieren von Au, Plattieren von Splittern, Plattieren von Sn | |
| Luftblasenrate: weniger als 20% | |
| Einpressen | Pressebereich: 0-50KN |
| Max. Leiterplattengröße: 800X600mm | |
| Testen | ICT, Sondenfliegen, Einbrennen, Funktionstest, Temperaturwechsel |

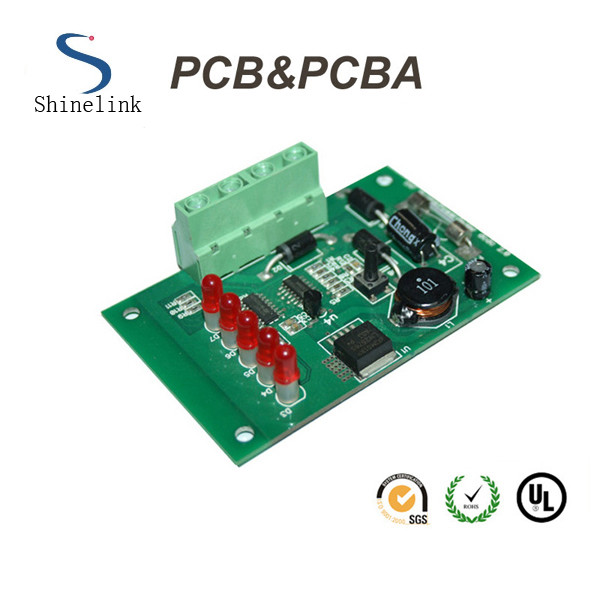

PCBA-Bild
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
